2026.07.08

清水建設は、建物のBIMデータから高精度な3次元FEM解析モデルを自動生成する「BIM-FEM
連携システム」を開発した。3次元FEM解析は、複雑な形状を持つ物体を微小要素に分割しコ
ンピュータで応力や変形などの力学的な挙動を数値的にシミュレーションする手法。同システ
ムは、BIMデータに含まれる部材形状、材質、配筋情報を自動的に読み取り、解析モデル情報
へと変換し、BIMデータから迅速に精緻な3次元FEM解析モデルを自動生成するもの。地震に
よる建物の損傷を精緻に予測できる建物全体の構造シミュレーションモデルを生成する技術だ。
BIMデータと連動した解析モデルを作成でき、設計変更などをシームレスに反映するなど、最
新の建物情報に基づいたシミュレーションが可能。同解析モデルの作成は図面などを参照しな
がら技術者が手作業で行うのが一般的で、従来1ヵ月以上を要していた。同システムにより、解
析モデルの作成時間を3日程度まで短縮可能となり、大幅な高速化と省人化を実現するという。

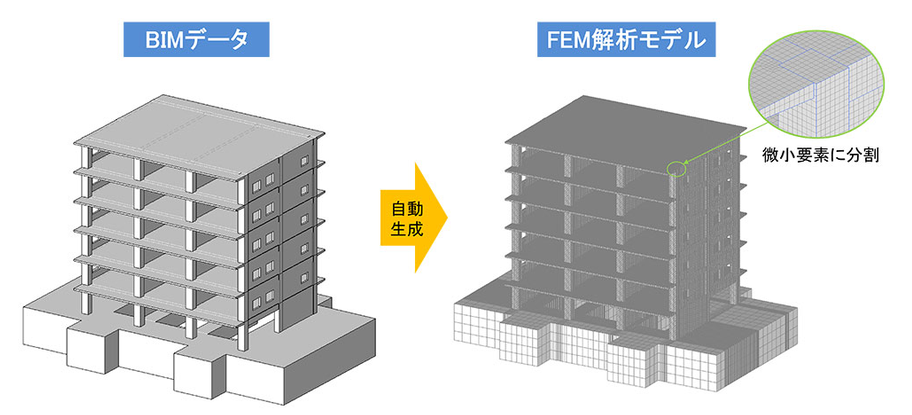

　BIM-FEM連携システムの処理イメージ　Ⓒ清水建設

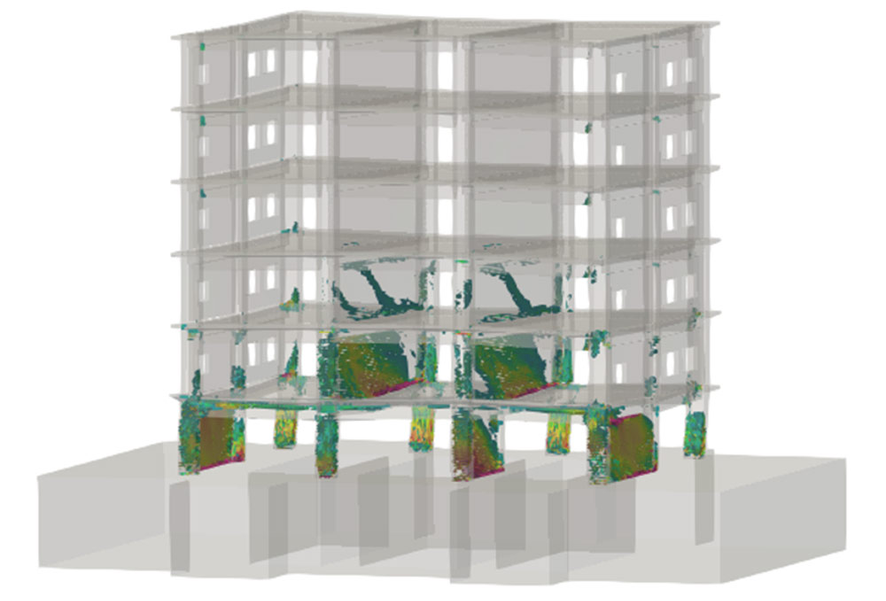

　地震時の内部損傷予測結果（ひび割れ歪分布）　Ⓒ清水建設

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
